کابل و براکت نصب عمودی کارت گرافیک لیان لی lancool-ii-1x

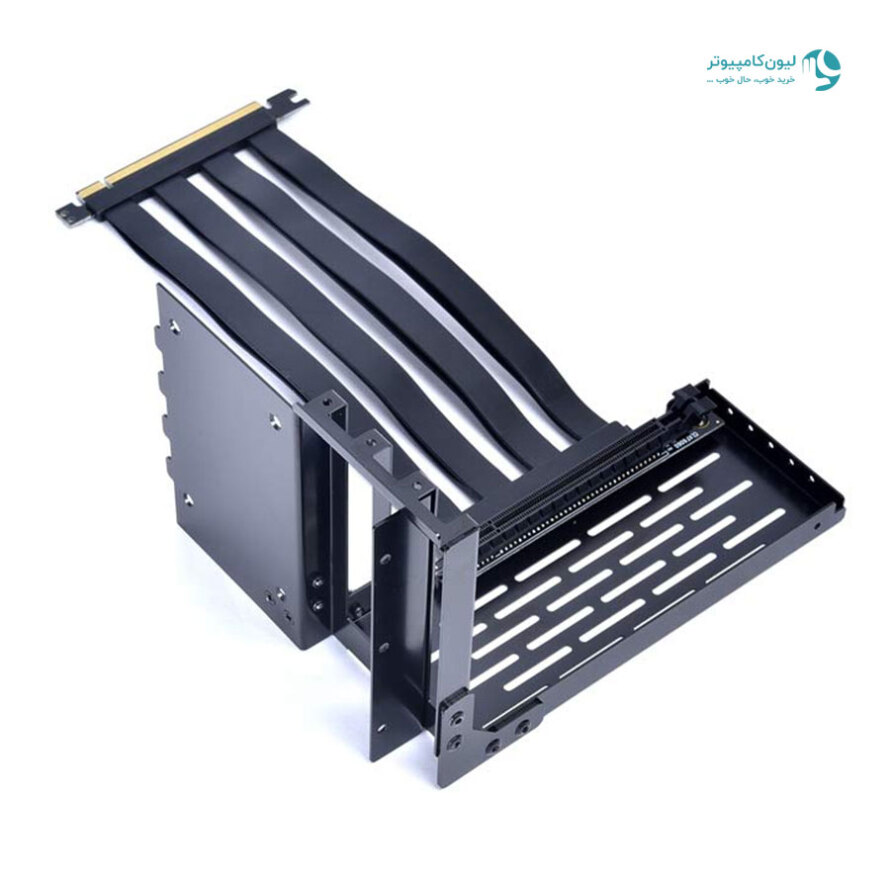

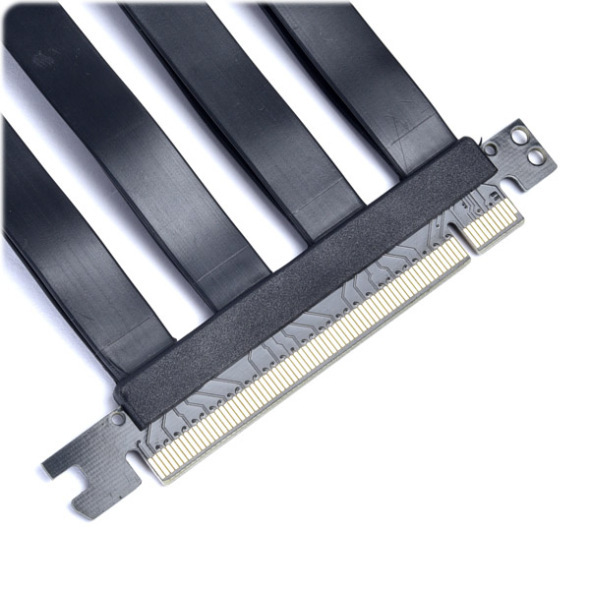

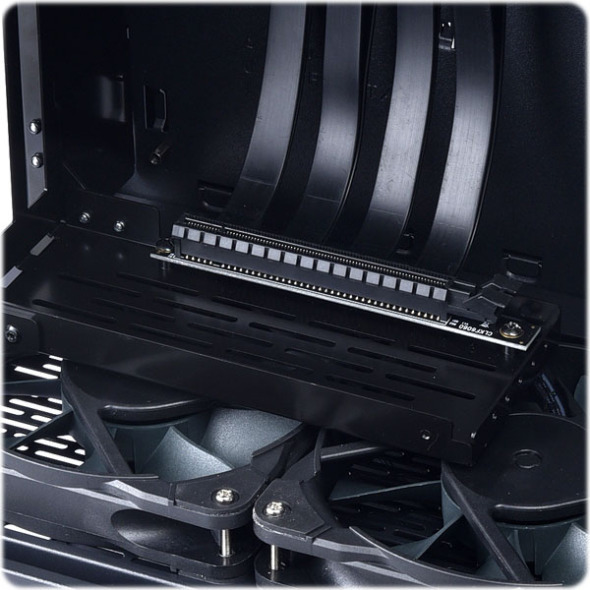

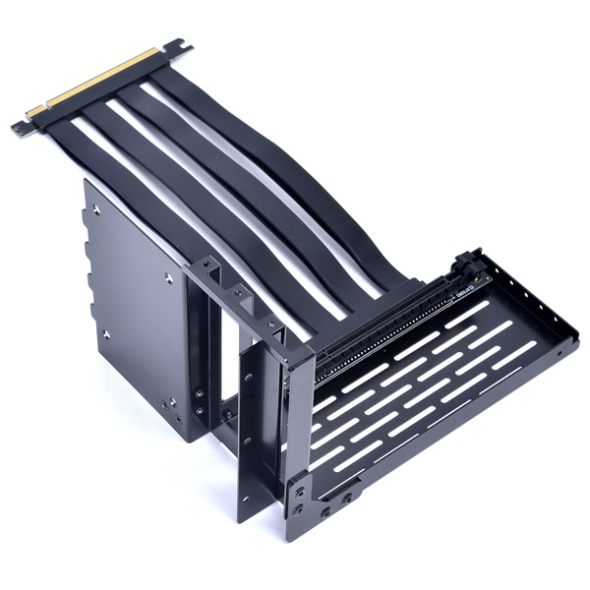

کیت LANCOOL II 1x شامل کابل رایزر و براکت ویژه نصب کارت گرافیک به صورت عمودی است. کابل این کیت از نوع PCI-E 3.0 x16 بوده و 200 میلی‌متر طول دارد و از رابط‌های PCI-E 3.0 و PCI-E 2.0 پشتیبانی می‌کند. براکت این کیت از استیل SGCC با ضخامت 1 میلی‌متر ساخته شده است. کیت LANCOOL II 1x برای نصب در کیس لیان لی مدل LANCOOL II طراحی شده است. با نصب این کیت و قرارگیری کارت گرافیک در داخل کیس LANCOOL II به صورت عمودی، کاربران همچنان می‌توانند دو فن 120 میلی‌متر دیگر نیز در زیر کارت گرافیک اضافه کنند. کارت گرافیک را در پایین کیس نصب کنید تا مانعی جلوی گردش آزاد هوا در داخل کیس وجود نداشته نباشد.



در صورت استفاده از کابل رایزر PCI-E 3.0 در یک مادربرد با اسلات PCI-E 4.0 و یا نصب کارت گرافیکی که از رابط PCI-E 4.0 پشتیبانی می‌کند، مراحل زیر را جهت راه‌اندازی بایوس مادربرد خود دنبال کنید تا کابل رایزر با مادربرد و کارت گرافیک سازگار شود.

1. مطمئن شوید که بایوس مادربرد به آخرین نسخه عرضه شده مجهز شده است. در غیر این صورت، پیشنهاد می‌شود که آن را به جدیدترین نسخه بروزرسانی کنید.

2. کارت گرافیک را به طور مستقیم به مادربرد خود متصل و سیستم را روشن کنید.

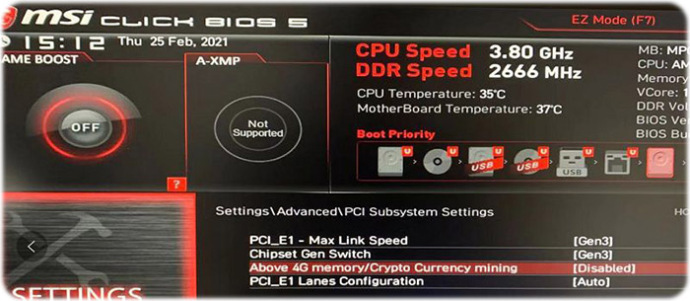

3. وارد بایوس مادربرد شوید و حالت اسلات PCIE را از «Auto» به «Gen 3» تغییر دهید (تصویر زیر به عنوان نمونه آورده شده است؛ جهت مشاهده راهنمایی دقیق‌تر برای این مرحله، به دفترچه راهنمای مادربرد خود مراجعه کنید).

4. تنظیمات اعمال شده را ذخیره و سیستم را خاموش کنید.

5. کابل رایزر PCI-E 3.0 را به مادربرد و کارت گرافیک خود متصل کنید. در صورتی که مراحل را صحیح پیش رفته باشید، سیستم باید رفتار عادی خود را داشته باشد.
